Cara Stel Tekanan Hidrolik Excavator Hitachi Zx 200


Excavator dengan sistem hidrolik tentu bergantung pada tekanan yang ada di sistem hidroliknya. Jika tekan hidroliknya lemah maka excavator juga low power, dan jika tekanan hidrolik excavator kuat maka excavator juga bertenga. Nah disini saya akan memberikan tips bagaimana langkah-langkah untuk setting tekanan hidrolik pada excavator hitachi Zaxis 200. Meskipun disini saya menjelaskan di hitachi zx200 namun di semua merk lain juga sama, hanya beda konstruksinya saja.

Ada dua sistem yang berbeda tekanan dalam hidrolik excavator :
  1. Main Hidrolik Pressure
  2. Pilot Hidrolik Pressure

Main relief test pressure

Untuk pembacaan tekanan di main hidrolik bisa menggunakan monitor di unit dalam menu service atau memakai presuure gauge. Disini saya akan menjelaskan dengan menggunakan pressure gauge.
Untuk persiapan pengetesan :
  1. Matikan engine
  2. Tekan bleeding valve di atas tutup tangki hidrolik
  3. Lepas plug di port delivery main pump menggunakan kunci L 6 mm
  4. Pasang adapter dan selang pressure gauge
  5. Hidupkan mesin dan periksa apakah adanya kebocoran oli di adapter pressure gauge
  6. Pertahankan suhu oli hidrolik di 50 derajat celcius
Untuk pengukuran :
  1.  Rpm mesin di posisi high idle
  2. Gerakan setiap aktuator untuk pengukuran tekanan. Yang pertama operasikan bucket perlahan, arm, dan boom ke posisi full stroke untuk mengetahui tekanan pada saat operasi tanpa beban.
  3. Untuk swing tancapkan bucket ke tanah agar upperstruktur tertahan dan gerakan swing ke kanan atau ke kiri dan tahan selama 8 detik lalu ukur tekananya.
  4. Untuk travel tahan travel supaya tidak bisa berjalan lalu tarik lever trave full stroke dan tahan 8 detik lalu baca tekanannya.
  5. Untuk actuator bucket, arm dan boom tarik lever full stroke dan tahan sampai 8 detik lalu baca tekanannya satu persatu.

Main relief setting presurre

main control valve

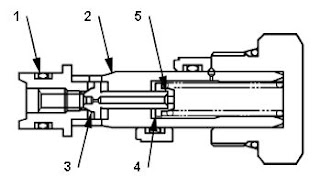

main relief



















Penyetelan :

Stel tekanan main relief valve menggunakan plug no (3) (untuk sisi tekanan rendah rellief pressure setting) dan plug no (5) (untuk sisi tekanan tinggi relief pressure setting).

Prosedur penyetelan sisi tekanan tinggi pada main relief

  1. Kendorkan mur pengunci (1) menggunakan kunci 27 mm. Kencangkan pelan-pelan plug (3) hingga ujung plug (3) bersentuhan dengan piston (2) lalu kencangkan mur pengunci (1)
  2. Kendorkan mur pengunci (4) menggunakan kunci 32 mm. Setting plug (5) mengacu pada tabel di bawah ini.

 Prosedur penyetelan di sisi tekanan rendah :

  1. Kendorkan mur pengunci (1) hidupkan plug (3) berlawanan arah jarum jam dengan perlahan sampai mendapatkan nilai yang di tentukan dengan melihat tabel putaran di bawah.
  2. Cek kembali tekanan



 Artikel terkait :

Prosedur penyetelan tekanan hidrolik swing motor

swing device

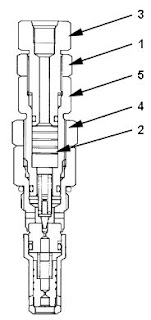

konstruksi swing relief valve














  1. Lepas swing relief valve menggunakan kunci 41 mm
  2. Lepas plug (5) menggunakan kunci 30 mm , sleeve (4) dan piston (3)
  3. Sesuaikan setting tekanan dengan memasang shim (2) diantara piston (3) dan spring seat (1)
  4. Setelah di sesuaikan pasang piston (3), sleeve (4) dan plug (5)
  5. Pasang swing relief valve
  6. Periksa ulang tekanan
Berikut tabel standard pemasangan shim









 Prosedur penyetelan travel relief valve

travel motor
travel motor relief valve











  1. Lepas travel relief valve menggunakan kunci 36 mm
  2. Lepas sleeve (1) dan poppet (3)
  3. Pasangkan shim (5) diantara poppet (3) dan spring guide (4) untuk setting tekanan
  4. Pasang kembali relief valve
  5. Periksa lagi tekanannya



Tekanan Pilot Hidrolik

Persiapan:

  1. Matikan engine
  2. Tekan air bleeding di atas tutup tangki hidrolik
  3. Lepas plug dari pilot filter menggunakan kunci 14 mm
  4. Pasang adpater dan pressure gauge
  5. Pertahankan suhu oli hidrolik di 50 derajat celcius

Pengukuran:

  1. Pengukuran dilakukan dengan dua cara pertama dengan low rpm dan kedua dengan high rpm
  2. Ukur tekanan pilot hidrolik sesuai spesifikasi
  3. Ulangi pengukuran sampai 3 kali sampai didapat data yang akurat

 Prosedur penyetelan tekanan pilot hidrolik












  1. Lepas pilot relief valve menggunakan kunci 41 mm
  2. Lepas spring (2), shim (3) dan plunger (4) dari relief valve
  3. Pasangkan shim dengan estimasi ketebalan yang dibutuhkan ke dalam plunger
  4. Pasang kembali spring, shim dan plunger ke dalam relief valve
  5. Pasang relief valve ke dalam rumah filter
  6. Periksa kembali tekanan


Berikut tabel spesifikasi standard tekana hidrolik :
