Cara Mengukur Ketahanan Lengan Excavator

Dig Function Drift Check

Ketahanan excavator sangatlah penting, mengukur ketahanan disini agar kita bisa mengetahui apakah ada kebocoran dalam cylinder hydraulik atau dalam control valve.


Posisi jangkauan maksimal

Ringkasan :

  1. Ukur fungsi ketahanan penggalian, yang disebabkan oleh kebocoran internal leakage di control valve atau di cylinder boom, arm, dan bucket terisi.
  2. Pengukuran di lakukan setelah penggantian atau resealling cylinder.

Persiapan :

(a) jarak panjang (b) jarak pendek (c) jarak pergerakan
  1. Isi bucket dengan tanah atau beban yang setara dengan 1050 kg
  2. Dengan silinder arm di tarik sepenuhnya, silinder bucket di dorong sepenuhnya, tahan bucket di ketinggian sama dengan boom pin
  3. Posisikan silinder arm dan bucket pada posisi 50 cm sebelum langkah penuh
  4. Pertahankan suhu hidrolik sekitar 50 derajat celcius


 Pengukuran :

  1. Matikan mesin

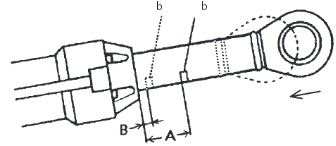

  2. Tandai dengan spidol di tiap rod silinder
  3. 5 menit setelah mesin di matikan, ukur perubahan jarak di rod bucket, boom dan arm yang telah kita tandai
  4. Boom dan bucket silinder : retraction a. a = A-B
  5. Arm silinder : Extension c. c = B-A
  6. Ulangi langkah di atas tiga kali sampai mendapatkan hasil yang akurat

boom dan bucket silinder  (b) tanda

arm silinder    (d) tanda















Untuk standart perubahan jarak ketahanan silinder dalam waktu 5 menit dan bucket isi penuh :
  • Boom silinder : 20 mm atau kurang
  • Arm Silinder : 20 mm atau kurang
  • Bucket Silinder : 20 mm atau kurang
Itulah cara pengukuran ketahanan silinder excavator, jika tidak sesuai standar, baca juga :
